КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ НАРУЖНОЙ УСТАНОВКИ КТПН-ХХХ-6(10)\0,4 кВ
Основные сведения по подстанциями трансформаторным комплектным серии КТП наружной установки напряжением 6 (10)/0,4кВ (в дальнейшем именуемые "КТПН"). Комплектная трансформаторная подстанция (КТПН) представляет собой комплект оборудования, который позволяет снизить рабочее напряжение с 6 - 10кВ до относительно низкого напряжения 0,4/0,23кВ. КТПН имеет все элементы, которые позволяет снизить рабочее напряжение, обеспечить защиту оборудования от коротких замыканий (КЗ), коммутировать токи нагрузки и позволяет производить учет электроэнергии. Весь комплекс элементов КТПН изготовляется в промышленных условиях, собирается в единую установку, и проводятся испытания, которые свидетельствуют о полной готовности КТПН к работе. В настоящее время в КТПН для повышения надежности применяются современные коммутационные и защитные аппараты от перенапряжений и от КЗ. Установка КТПН требует небольших затрат для присоединения на входе высокого напряжения (6-10кВ) и выходных цепей - кабелей или воздушных линий низкого напряжения. КТПН, как правило, полностью автономны в питании всех цепей и не требуют специальных источников питания. Малые габаритные размеры элементов КТПН позволяют создавать резервированные (2 -х трансформаторные) КТП, которые значительно повышают надежность энергоснабжения. Настоящий документ предназначен как для выбора и согласования заказа и выполнения проекта привязки к конкретному объекту, так и для применения при монтаже и эксплуатации. Изменения, связанные с совершенствованием конструкции КТПН и не влиящие на основание технические данные, в том числе изменения комплектующего оборудования, материалов, могут быть внесены в поставляемые изделия без дополнительного уведомления. КТПН изготовляются в соответствии с требованиями ГОСТ 14695-80 и ГОСТ 12.2.007.4-75.
Основные характеристики КТПН приведены в Таблице
| Наименование параметра | Значения |
| Номинальное напряжение на стороне ВН, кВ | 6; 10 |
| Наибольшее рабочее напряжение на стороне ВН, кВ | 7,2;12 |
| Номинальное напряжение на стороне НН, кВ | 0,4/0,23 |
| Количество силовых трансформаторов | 1 или 2 |
| Мощность силового трансформатора, кВА | 40;63;100;160;250;400;630;1000;1600*;2500* |
| Ток электродинамической
стойкости главных цепей , кА |
51 |
| Ток термической стойкости (3 сек); кА | 20 |
| Изоляция на стороне ВН | Воздушная |
| Ввод на стороне ВН | Воздушная или Кабельная |
| Ввод на стороне НН | Кабельный |
| Ток плавкой
вставки высоковольтного предохранителя, А
На стороне ВН - 6кВ На стороне ВН - 10кВ |
16;20; 31,5; 50; 80; 100; 160;200;315 10;16; 20; 31,5; 50; 80; 100;160;200 |
| Климатическое исполнение и категория размещения | У1 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP34 |
| Номинальный режим работы | Продолжительный |
| Вид обслуживания | Периодический |
| * - только по специальному заказу |

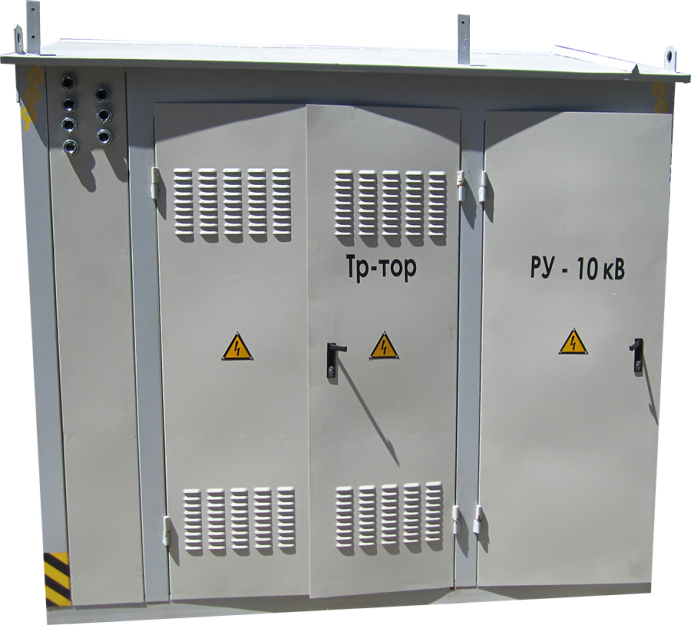

КТПН представляет собой сварную металлоконструкцию из стальных профилей, обшитых стальным листом, состоящую из трех отделений:
- Распределительное устройство высокого напряжения РУ - 6 (10)кВ, в котором расположены выключатели нагрузки серии ВНА или разъединители серии РВЗ (согласно опросному листу);

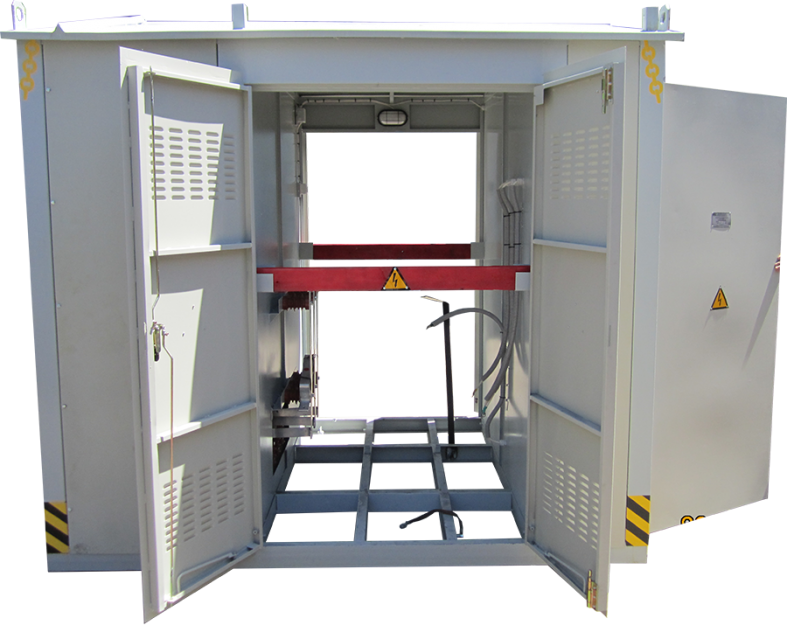

- Отсек силового трансформатора;

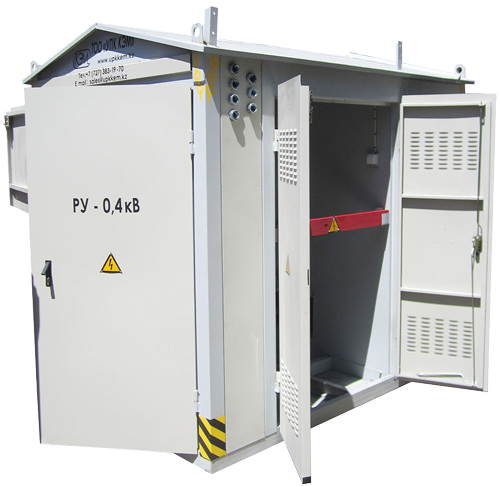

- Распределительное устройство низкого напряжения РУ - 0,4кВ, в котором установлены вводные автоматические выключатели, секционный выключатель (разъединитель), отходящие автоматические выключатели (рубильники), аппаратура управления и измерения (согласно опросному листу).
Отделения разделены металлическими перегородками с отверстиями для электрических соединений их между собой согласно схемы соединений КТП и имеют отдельные двери, которые запираются замками. Двухтрансформаторные КТПН выполняются двухблочными, а однотрансформаторные - единым блоком. Высоковольтный ввод, по заказу, выполняется воздушным или кабельным. Основание КТПН представляет цельносварную конструкцию, которая имеет сплошной настил с отверстиями для ввода и вывода кабелей. Для КТПН передвижного исполнения конструкцией предусматривается ее установка на передвижные салазки. В ячейках имеется естественная вентиляция, обеспечивающая охлаждение силового трансформатора и оборудования. Для входа охлаждающего воздуха в нижней части дверей ячейки выполнены вентиляционные жалюзи. Выход нагретого воздуха осуществляется через вентиляционные жалюзи в верхней части дверей ячейки. Ввод в КТПН со стороны высшего напряжения;
- кабельный через выключатель нагрузки или разъединитель. На дне ячейки предусмотрено отверстие с уплотнением для ввода кабеля;
- воздушный посредствам разъединителя типа РЛНД, который устанавливается на ближайшей опоре ЛЭП. Разъединитель имеет стационарные заземляющие ножи со стороны подстанции. На крыше ячейки РУ - 6(10) кВ устанавливается высоковольтный воздушный ввод с приемной траверсой. На траверсе устанавливаются высоковольтный воздушный ввод с приемной траверсой. На траверсе устанавливаются высоковольтные разрядники, на вводе в высоковольтный воздушный ввод - проходные изоляторы. Для обслуживания высоковольтного ввода на нем имеется дверца.
