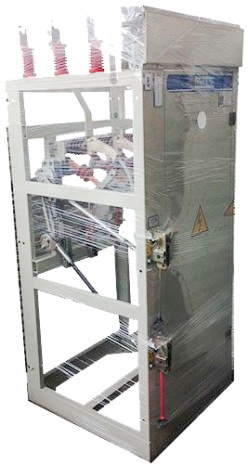

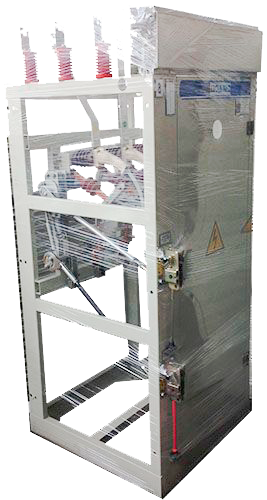

КАМЕРА СБОРНАЯ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО-366-10У3

Камеры сборные одностороннего обслуживания серии КСО-366 предназначены для комплектования закрытых распределительных устройств напряжением 6 или10 кВ (преимущественно городских РП, питающих жилые здания, торговые, административные комплексы и небольшие предприятия). Камер КСО-366 и обладают рядом преимуществ:
- уменьшенные габаритные размеры;
- применение современных, более надежных коммутационных аппаратов (выключателей нагрузки и разъединителей с улучшенными эксплуатационными характеристиками;
- применение заземлителей мгновенного действия;
- повышение безопасности при эксплуатации камеры;
- установка на камерах индикаторов высокого напряжения, дающих возможность безопасно получить информацию о наличии высокого напряжения на кабельных присоединениях;
- предусмотрена возможность установки инвентарной изоляционной перегородки для ограждения пространства сборных шин при работе обслуживающего персонала на кабеле.
Камеры сборные одностороннего обслуживания КСО-366 соответствуют техническим требованиям СТ KZ 405 006222 и требованиям безопасности ГОСТ12.2.007.4 -75. Техническое описание и инструкция по эксплуатации предназначены для ознакомления с конструкцией, порядком установки и монтажа, организации правильной эксплуатации камер КСО-366 и рассчитаны на обслуживающий персонал, прошедший подготовку по техническому обслуживанию и использованию электротехнических изделий высокого напряжения.

Наше предприятие постоянно изучает опыт эксплуатации камер КСО-366 и совершенствует их конструкцию и технологию изготовления, поэтому возможны отдельные расхождения между данным описанием и фактическим исполнением изделия, не влияющие на работоспособность и технические характеристики.

Основные характеристики камер КСО-366 приведены в Таблице

Наименование параметра Значения
1. Номинальное напряжение, кВ 6; 10
2.Наибольшее рабочее напряжение, кВ 7,2;12
3.Номинальный ток сборных шин, А 630
4.Номинальный ток главных цепей камер, А 400;630
5.Номинальный ток плавких вставок предохранителей, А 630
6. Номинальный ток отключения главных

коммутационных аппаратов камер

  • выключателей нагрузки, кА
  • 20,0; 31,5;40;50;

    80;100;160*

    7. Ток электродинамической стойкости главных цепей, кА

    - с выключателями нагрузки

    - с разъединителями

    51

    41

    8. Ток термической стойкости(1 сек) камер; кА

    - с выключателями нагрузки

    - с разъединителями

    20

    16

    9. Изоляция по ГОСТ 1516.1-76 нормальная
    10. Система сборных шин Однородная, с неизолированными шинами
    11. Род установки Для внутренней установки в закрытых электропомещениях
    12.Условия обслуживания Одностороннее
    13. Степень защиты оболочек по ГОСТ 14254-96 IP20-при закрытых верхних и

    нижних дверях камеры со

    стороны фасада;

    IР00 – при открытых дверях

    камеры и с задней стороны.

    Примечание

    * 160А - только для камер напряжением 6кВ

    3начения массы и габаритные размеры камер КСО-366 приведены в таблице

    Габаритные размеры и масса Значение
    1. Высота, мм 2008
    2. Глубина(в основании), мм 800(1000)
    3. Ширина, мм 800(1000);500
    4. Масса одной камеры(линейной),

    справочно, кг

    300

    Камеры КСО-366 изготавливаются в соответствии с техническими требованиями СТ KZ 405 006222 , требованиями ГОСТ12.2.007.0-75, ГОСТ12.2.007.4-75 и комплектом рабочей конструкторской документации, утверждённой в установленном порядке и в соответствии с параметрами заказа (опросного листа, технического задания). Камеры КСО-366 изготавливаются по принципиальным схемам главных цепей, приведенных в Приложении 1, в соответствии с параметрами заказа (опросного листа).

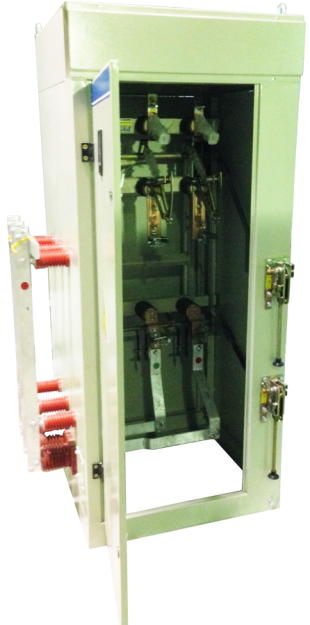

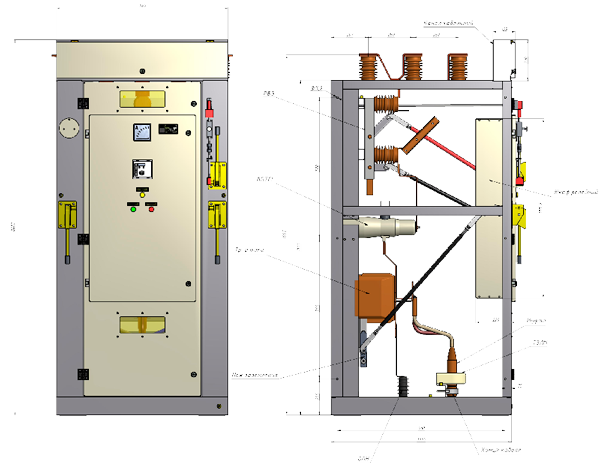

    Камера КСО-366 представляет собой сварную металлоконструкцию из стальных профилей. Внутри камеры размещена аппаратура главных цепей, на фасаде - органы управления выключателями нагрузки и разъединителями. Приводы рычажные типа ПР-10 , применяемые для управления выключателем нагрузки, установлены на одной (левой) фасадной стойке камеры друг над другом. Такое расположение приводов позволяет выполнить дополнительную механическую блокировку рукоятки привода заземляющих ножей (заземляющие ножи невозможно включить, пока не будет отключены главные ножи выключателя рукояткой нижнего привода), что повышает безопасность камеры при ее эксплуатации. Доступ в камеру КСО осуществляется через одностворчатую дверь, на которой имеется смотровое окно увеличенного формата для обзора внутренней зоны камеры. На дверях камер установлены замки, которые запираются одним ключом.
