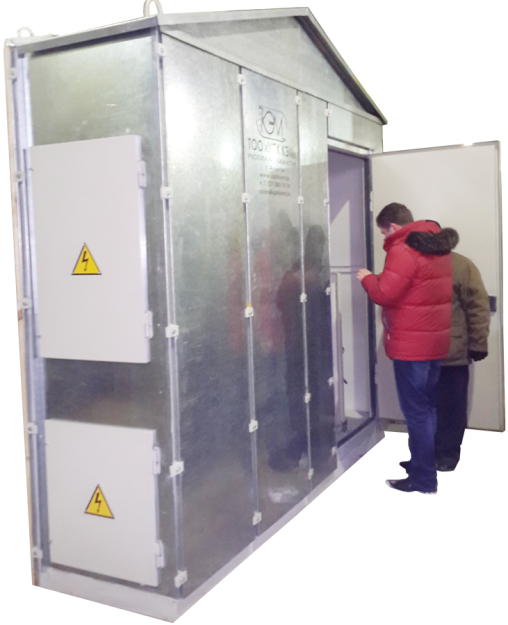

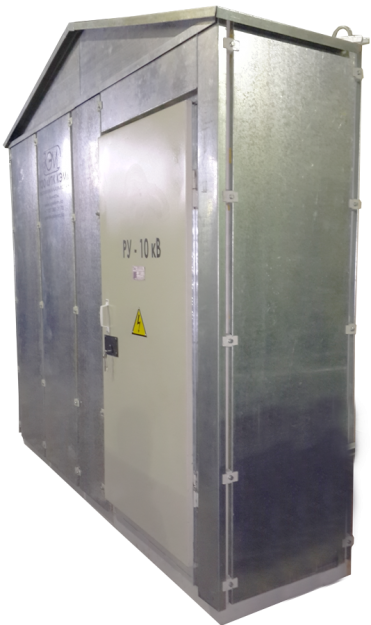

Комплектное распределительное устройство наружной установки серии К-104-Н

Техническое описание предназначено для ознакомления с техническими параметрами, устройством, порядком установки и монтажа, организации правильной эксплуатации комплектного распределительного устройства наружной установки (КРУН) серии К-104Н. Настоящий документ содержит так же информацию для проектных организаций. КРУН(комплектное распределительное устройство наружной установки) серии К-104Н предназначено для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц на номинальное напряжение 6 и10 кВ и комплектования распределительных устройств напряжением 6 и10 кВ подстанций, включая комплектные трансформаторные подстанции 35/6-10 кВ, 110/6-10 кВ и 110/35/6-10 кВ. КРУН серии К-104Н соответствуют требованиям государственных стандартов, действующих в Республике Казахстан, стандарту организации СТ KZ 405 00622 и защищены Патентом Республики Казахстан. Соответствие КРУН серии К-104Н стандартам, требованиям качества и безопасности подтверждено Сертификатом соответствия Государственной системы Технического регулирования Республики Казахстан.
Распределительное устройство КРУН К-104Н устанавливается на простой фундамент и не требует каких либо дополнительных строительных работ.
При установке в условиях повышенных температур по заказу дополнительно монтируется система кондиционирования.
(Наше предприятие постоянно изучает опыт эксплуатации КРУН серии К104-Н и совершенствует их конструкцию, поэтому возможны отдельные расхождения между данным описанием и фактическим исполнением изделия, не влияющие на работоспособность и технические характеристики).

Наименование параметра Значения
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2;12
Тип применяемых в КРУН шкафов, (основной) Шкафы КРУ серии К-104-Н
Номинальный ток главных цепей шкафов,А 630;1000;1250;1600;2000;2500;3150;
Номинальный ток сборных шин, А 630;1000;1250;2000;2500;3150;
Номинальный ток электродинамической

стойкости главных цепей камеры(амплитуда), кА

51-81
Ток термической стойкости (3 сек); кА 20-31,5
Уровень изоляции по ГОСТ 1516.1-76 Нормальная изоляция
Изоляция токоведущих частей Воздушная, с изолированными шинами
Условия обслуживания Двухстороннее, с коридором управления
Вид линейных высоковольтных присоединений Кабельные, воздушные
Вид управления шкафами Местное, воздушное
Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ15543.1-89 У1-с частичной теплоизоляцией

ХЛ1 - с усиленной теплоизоляцией

Степень защиты оболочек электрооборудования в КРУН по ГОСТ 14254-96 Не менее IP30-при закрытыхдверяхшкафа;

3начения массы и габаритные размеры КРУН в сборе приведены в таблице

Габаритные размеры и масса Значение
Высота (без кронштейнов линии ввода), мм до 2800
Длина, мм Определяется кол-вом шкафов в КРУН, при этом длина одного транспортного блока не должна быть более 6000мм
Ширина, мм до 3200
Масса одного типового транспортного блока КРУН (из 6 шкафов) справочно, кг до 6500

Условия эксплуатации
• Климатическое исполнение КРУН- У1 или ХЛ1 по ГОСТ 15150-69 с нормальным и усиленным исполнением внешней изоляцией. КРУН пригодно для эксплуатации в условиях климата с атмосферой II степени загрязнения.
• Для работы в районах с сейсмичностью не более 9 баллов по шкале MSK-64 (ГОСТ17516.1-90);
• КРУН не предназначено для работы в среде, подвергающейся усиленному загрязнению, действию газов, испарений и химических отложений, вредных для изоляции, а также в среде, опасной в отношении взрыва и пожара.
• Высота установки КРУН над уровнем моря– не более1000м.
• Номинальное значение климатических факторов по ГОСТ15150-69 и ГОСТ15543.1-89, при этом:
- верхнее рабочее значение температуры воздуха при эксплуатации не выше + 40° С, при среднесуточной расчетной температуре не выше + 35° С;
- нижнее рабочее значение температуры воздуха при эксплуатации не ниже
-45° С для исполнения У1 и- 60° С для исполнения ХЛ1.
• Обеспечение нормальной работы шкафов в КРУН при минусовых температурах окружающего воздуха обеспечивается с помощью нагревательных приборов, росоустойчивой изоляцией.
• Температура нагрева частей оболочки шкафа, установленного в КРУН, к которым можно прикасаться при эксплуатации, в номинальном режиме не должна превышать 50оС (ГОСТ14693-90).
• Верхнее значение температуры нагрева контактных соединений шкафов, установленных в КРУН, при эксплуатации- 75оС (ГОСТ8024-90).

В КРУН серии К-104Н в качестве шкафов, как правило, применяются современные шкафы базовой серии К104Н.
Шкафы КРУ в К-104Н комплектуются электрооборудованием на номинальное напряжение 10 кВ; трансформаторы напряжения, ограничители перенапряжений, силовые предохранители, силовые трансформаторы устанавливаются на напряжение 6 или 10 кВ (по заказу). Сборные шины и ошиновка аппаратов главных цепей КРУ выполняются шинами из меди и алюминий.
Наружные габаритные размеры КРУН– см. рисунок 2.1 Приложения 2. Виды исполнений шкафов КРУН: воздушного ввода и линейного приведены на рисунках 2.2 и 2.3 Приложения 2. Шкаф трансформатора собственных нужд– ТСН(при наличии его в заказе) может выполнятся в двух модификациях:
1) ТСН встроен в шкаф (см. рис. 2.4 Приложения2).
При этом мощность трансформатора не более 40 кВА и шкафы с ТСН должны быть крайние по расположению, а вводные шкафы вторые от краев РУ. На выкатном элементе шкафа ШСТ установлены предохранители типа ПКТ, защищающие трансформатор. На съемной задней стенке шкафа с силовым трансформатором устанавливается вентилятор для улучшения температурного режима трансформатора. Вентилятор оснащен системой автоматического включения и отключения от температурного датчика, а также предусмотрена возможность ручного включения вентилятора с помощью выведенного на фасад шкафа ключа управления.
2) Шкаф ТСН отдельно стоящий (см. рис. 2.5 Приложения2) - устанавливается под проводами, идущими к вводной траверсе РУ и может быть запитан до«ввода» (схемы 307 или 308, либо от сборных шин РУ (схемы251,254, 255). В шкафу ТСН устанавливаются силовой трансформатор, разъединитель высоковольтный и предохранители. В шкафах КРУН К-104Н в зависимости от схемы главных цепей и конкретного заказа могут быть установлены следующие аппараты:
1) выключатели вакуумные;
2) разъединители и заземлители высоковольтные на 630, 1000 А, 10 кВ с приводами;
3) трансформаторы тока опорные и шинные (по заказу) на ток до2500 А;
4) трансформаторы напряжения;
5) предохранители типа ПКТ; ПКН;
6) ограничители перенапряжений;
7) силовые трансформаторы.
Масляные выключатели не применяются. Применяются вакуумные выключатели с дополнительными расцепителями работающими в режиме дешунтирования. Релейная защита присоединений к шкафам КРУН обеспечивается многофункциональными малогабаритными высоконадежными микропроцессорными блоками фирм«SIEMENS», «AREVA», «Механатроника», «SCHNEIDER ELECTRIC», и других ведущих зарубежных производителей. КРУН изготовляется в виде полностью собранного блока из шкафов с выполненным монтажом электрических схем главных и вспомогательных цепей, смонтированного коридора управления и дополнительного блока релейных шкафов. Изготовление КРУН производится в соответствии с комплектом рабочей конструкторской документации и параметрами заказа. Утепление стен, потолка и пола коридора управления КРУН и других элементов производится согласно чертежам и заказу. Единая жесткая конструкция собирается с помощью болтовых соединений, вертикальных стоек и продольно-поперечных связей. Блок шкафов КРУН представляет собой корпус, разделенный вертикальными поперечными перегородками на несколько параллельных шкафов сборной конструкции. Основанием блока шкафов служит горизонтальная рама, на которой приварены направляющие для перемещения выдвижного элемента, узлы фиксации и заземления его. К этому основанию также прикреплены вертикальные поперечные перегородки– боковые стенки шкафов КРУН. В каждом шкафу смонтирована средняя вертикальная рама, на которой закреплены проходные изоляторы с неподвижными разъемными контактами главной цепи, трансформаторы тока, заземляющий разъединитель, а со стороны выдвижного элемента– шторочный механизм.
