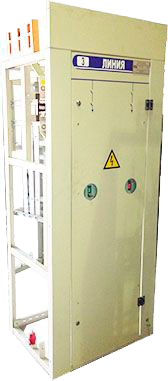

Панель распределительная ЩО-70

Панели распределительные серии ЩО-70 У3, предназначены для комплектования щитов распределительных устройств трехфазного переменного тока напряжением 380/220 В частотой50 Гц сетей с глухозаземлённой или изолированной нейтралью, устанавливаются в электропомещениях и служат для приема, распределения электроэнергии, и защиты от перегрузки и токов короткого замыкания отходящих линий. Изготовляемые панели ЩО70 У3 имеют единую для всех исполнений высоту – 2050 мм, глубину– 600 мм и заменяют собой весь изготовляемый ранее и в настоящее время в странах СНГ модельный ряд: ЩО70-1 У3, ЩО70-2 У3, ЩО70-3 У3 и ЩО70-4 У3. Щиты распределительных устройств комплектуются из вводных, линейных, секционных и торцевых панелей одностороннего обслуживания. Панели ЩО70 изготавливаются в соответствии с требованиями стандарта (технических условий) СТ KZ 405 006222 , требованиями стандартов ГОСТ22789-94 и ГОСТ Р51321.1-2000. Панели ЩО70 изготавливаются по принципиальным схемам главных цепей, (см. Приложения 1) и в соответствии с параметрами заказа (опросного листа).

Предприятие-изготовитель имеет право вносить изменения в схемы панелей ЩО70, улучшающие их работу, надежность и защитные характеристики, вплоть до полной их переработки, в соответствии с «Правилами устройства электроустановок» (ПУЭ) и требованиями стандартов и технических условий.

Основные характеристики панели ЩО-70 приведены в Таблице

Наименование параметра Значения
1. Номинальное напряжение, В 380/220
2.Номинальный ток сборных шин, А 600; 1000; 1600;2000; 2500; 3000;

4000; 5000

3.Номинальный токи панелей, А

а) вводных

б) линейных

в) секционных

До 5000

До 1600

До 3200

4. Ток короткого замыкания, выдерживаемый

сборными шинами в течение 3 сек, кА:

50
5. Номинальное напряжение

вспомогательных цепей, В

220

6. Наличие изоляции токоведущих шин

главных цепей

С неизолированными шинами
7. Вид изоляции Воздушная
8. Вид линейных высоковольтных отходящих

присоединений

Кабельные, шинные
9.Условия обслуживания Одностороннее

Классификация исполнений ЩО70 приведены в таблице

Наименование показателя классификации Исполнение
1. Вид конструкции Защищенное с передней стороны
2 Место установки Для эксплуатации внутри помещений

(нормальные условия эксплуатации)

3. Условия установки Стационарное- закрепленное на полу

на месте установки и эксплуатируемое

в таком положении

4. Степень защиты оболочек по

ГОСТ14254-96

IР20 – при закрытых дверях;

IР00 – при открытых дверях

5. Меры защиты обслуживающего

персонала

Защита от поражения электрическим

током- по ГОСТ22789-94.

Габаритные размеры и массы панелей

Параметры Значение(не более)
Габаритные размеры, мм:

а) ширина:

- линейных

- вводных

- секционных

- торцевых

б) глубина

в) высота (с защитным козырьком)

800

800; 1000; 1100

300; 800; 1000; 1100

60

600

2050

Масса, кг (справочно):

- линейных

- вводных и секционных

- секционных с рубильником

150

350

80

Панель ЩО70 представляет собой сварную металлоконструкцию из гнутых стальных профилей. Внутри панели размещается аппаратура главных цепей, на фасаде - приводы рубильников и аппаратура вспомогательных цепей. На дверях линейных панелей, в которых устанавливаются автоматические выключатели, выполняются отверстия под рукоятки управления выключателями. Доступ к панели обеспечивается через дверь, которая закрывается замком с ключом. Торцы блока распределительного устройства ограждаются защитными торцевыми панелями. При установке во вводных, отходящих или секционных панелях автоматических выключателей выкатного исполнения не ставится дополнительный отделитель. Панель АВР (ЩО70-90) отдельно не изготовляется, так как в связи с применением малогабаритных многофункциональных комплектующих, вся аппаратура размещается на небольшом панельном блоке, который ставится внутри секционных панелей (ЩО70-72 - ЩО70-79) с автоматическими выключателями выкатного исполнения. В случае установки по заказу стационарных выключателей, аппаратура АВР может быть смонтирована в небольшом шкафу, который ставится на двери секционных панелей. Для обеспечения безопасности при ремонтных и эксплуатационных работах возможна установка двух однотипных секционных панелей (ЩО70-72 - ЩО70-79) последовательно, что следует оговорить при заказе. Щиток учета ЩО70-96 У3 отдельно не изготовляется – счетчики устанавливаются непосредственно на дверях панелей линейных(буква“C”-в обозначении панелей) и на дверях вводных панелей, где по заказу требуются приборы учета. Переход сборных шин с одного ряда панелей ЩО70 на другой в помещении распредустройства выполняется при помощи шинного моста. Длина и форма шинного моста определяется расположением панелей в РУ (в соответствии с заказом). Проход между двумя рядами панелей должен соответствовать требованиям«Правил устройства электроустановок» (ПУЭ). Шинный мост поставляется в комплекте ЩО70 и монтируется потребителем по месту установки панелей. Расположение аппаратуры и проводников в ЩО70 обеспечивает простоту их технического обслуживания и эксплуатации и необходимую безопасность персонала. В конструкциях панелей обеспечены необходимые удобства монтажа и эксплуатации кабельных разделок, а также обеспечена возможность доступа для осмотра мест крепления кабельных наконечников к шинам при снятом напряжении. Элементы управления (рукоятки, кнопки и т. д.) располагаются на высоте, удобной для эксплуатации. Сборные шины и ответвления к аппаратам главных цепей ЩО70 выполняется шинами из меди. Панели ЩО70 после изготовления соединяются в функциональный блок (щит) – распределительное устройство, при этом выполняется соединение сборных и ответвительных шин и контрольный монтаж шинного моста на панелях.
