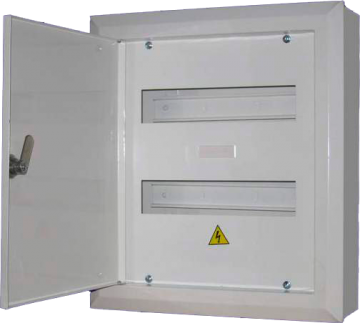

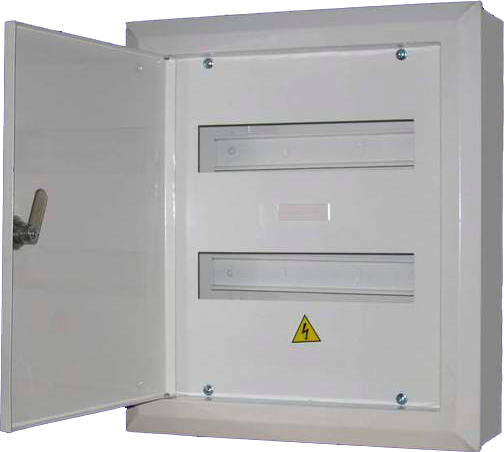

Щит квартирный ЩК-ХХ
Щиток предназначен для внутренней установки в жилых зданиях для приема,распределения и учета электроэнергии, а также для защиты групповых линий при перегрузках и коротких замыканиях.
Структура условного обозначения щита ЩЭ:
ЩК-ХХХХ-УХЛ4
ЩК -Щит квартирный
Х - Способ установки
1 – на стене (панель);
2 - в нише;
3 – на стене (корпус);
Х - Типа аппаратов еа отходящих линиях;
1 – автоматические выключатели;
2 - предохранители;
Х - Номер схемы (см. таблицу 1)
УХЛ4-Климатическое исполнение и категория размещения по ГОСТ 15150
Пример–
условное обозначениещитка ЩК:
ЩК-1101УХЛ4
5.1. Щиток состоит из сборного корпуса и дверцы.
Корпус представляет собой стационарное устройство, состоящее из металлической, либо
пластиковой оболочки с вспомогательными монтажными элементами с размещенными в ней аппаратами учета, ввода, защитными аппаратами отходящих линий.
5.2. Дверцы щитка закрываются на ключ, исключая возможность несанкционированного доступа к токоведущим частям щитка.
5.3. Щиток крепится в нишу, либо навешивается на вертикальную поверхность при помощи крепежных элементов, не входящих в комплект поставки.
5.4. Щиток поставляется комплектно, со всеми выполненными внутренними электрическими соединениями; в соответствии с исполнением щиток может поставляться без аппаратов учета электроэнергии.
